腐食ブロックのための写真凸版のマグネシウムの版 AZ31B は版を作る 1.5x1000x500mm の死にます

腐食ブロックのための写真凸版のマグネシウムの版 AZ31B は版を作る 1.5x1000x500mm の死にます

より容易なライターのエッチング
印象 20% 亜鉛銅より高く
クリーナーの切口
必要なより少ない酸
二重フィルムの露出同じ時間


小さく、軽量、熱伝導性、熱伝達および熱放散の高い表面の硬度、容易な除去のマグネシウムの版の割合; そしてプロセス、ほとんどゆがみ無し、抗力が高い率を青銅色にすることのエッチングされたマグネシウムの版; エッチングされたマグネシウムの版の腐食度は速く、端正で、よい継続、滑らかな端傾斜します。
金属材料の腐食としてマグネシウムの版に世界でエッチングされたマグネシウムの版を作る多くの利点が、版、分野の装飾等包む印刷で、広く利用されていますあります。

ペーパー包装工業、エッチングされたマグネシウムの版で金ホイル版および浮彫りになる版として使用されます。 同じサイズの型板、比較的軽量のマグネシウム板、交通機関、取付けは、粘着性がある板便利です。 よいエッチングされたマグネシウムの版より熱容量効果、うまく模造され、光沢がある明るい金を青銅色にします。

特に、銅より、亜鉛銅版番号高く速く押す、マグネシウムの版抵抗率 20% は銅より、および効果的に人件費を救う処理速度を改善できます。
ワイン醸造業、ペーパー包装の、エッチングされたマグネシウムの版で型板によって当られる凹面として使用し、金めっき、高い抵抗率および熱伝達率は、歓迎されるべき腐食のためのマグネシウムの版を利用する仕事の効率を非常に改善できます。

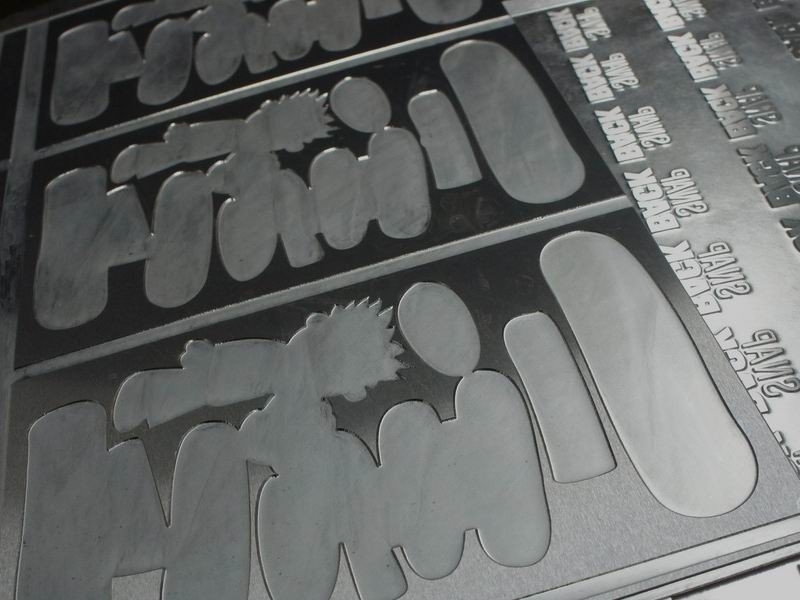

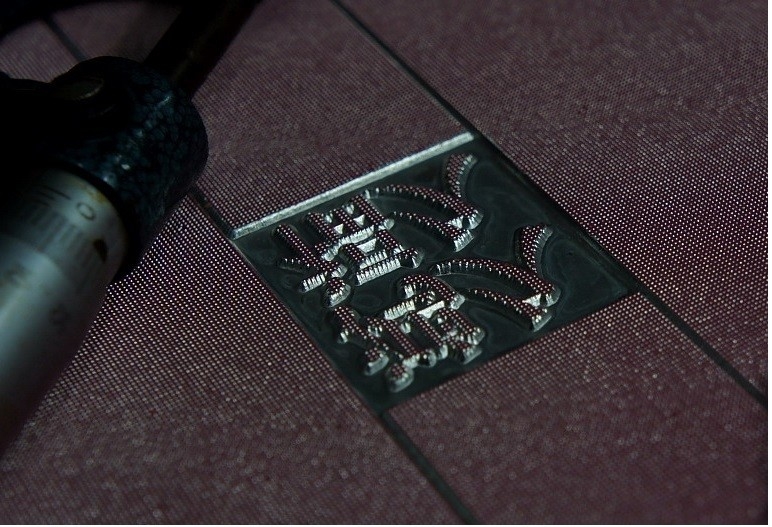

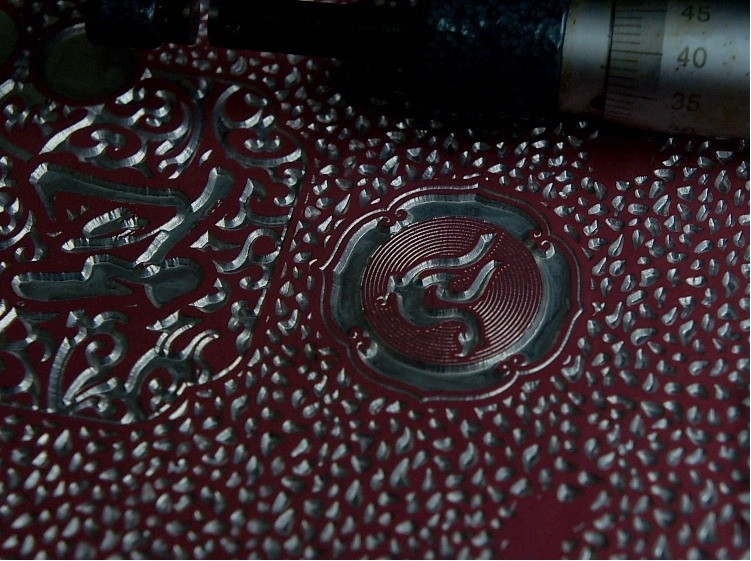

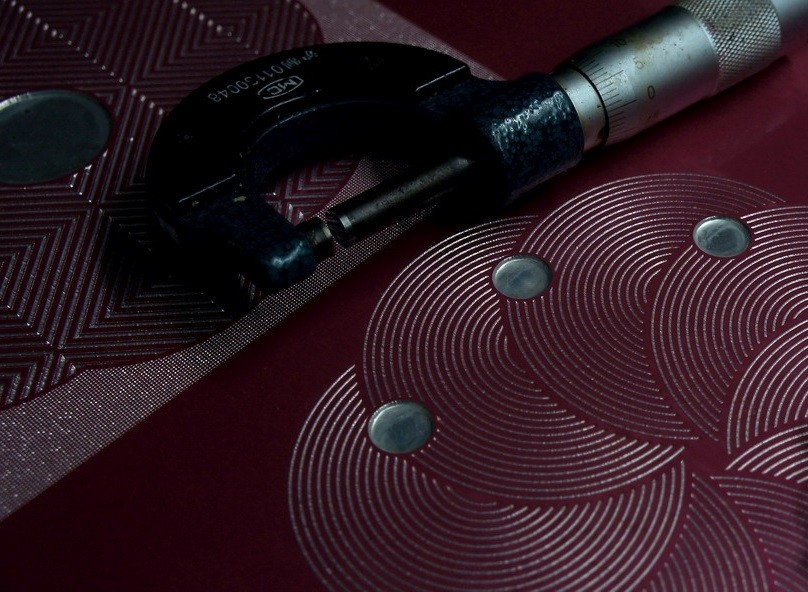

大判カメラのエッチングのマグネシウムの版、による腐食層層は 4 倍まで豊富な層、良いライン、陰、ゆとりのワインの、本の月の菓子器包装で使用される、深く浮彫りにされた縞の型板深く浮彫りになるギフト用の箱、化粧品、前部および裏表紙および他の厚いペーパー凹面の殴打および金メッキ形作ることができます。

マグネシウムの版によって浮彫りにされる質の屈折する腐食はごしごし洗うブラシとの 5 度で、硝酸、直接、腐食ですエッチング機械腐食プロセスにそれを再度救う速く、簡単な操作できます。

特にフィルムの一つより多くを、腐食、明確なライン露出の後で使用している間、豊富な層、救う時間の背部接着剤、スプレー、露出、マグネシウムの版の腐食プロセス。 救う労働および時間。
冷間圧延製造所および圧延製造所を 2,500 トン転がし、処置を、均一厚さ和らげた後マグネシウムの版の 3,000 トンは、厚さの許容非常に小さくないです、基本的に版の圧力を除去する異方性のマグネシウムの版。 またエッチングされたマグネシウムの版の降伏強さの範囲 200MPa はまたはもっと、従って、浮彫りになるプロセス押すことの後で、またはしばらくすると板から粘着性がある板にもかかわらず剛さより強いおよびそれから、きちんと作動していたら、ギャラクシーによってエッチングされるマグネシウムの版を作り出しません端の傾き、中間の召集、レイアウトのゆがみの変形現象を使用します。
映像では、押すことの対句、単語の天恵、招待および他のプロダクト工業、速度および効率は、莫大な量生産のスケールを発生させるプロダクトの費用を定めます。 重要な利点インドの速い熱、変形の抵抗および高い比率があるのでエッチングされたマグネシウムの版、およびますます使用。

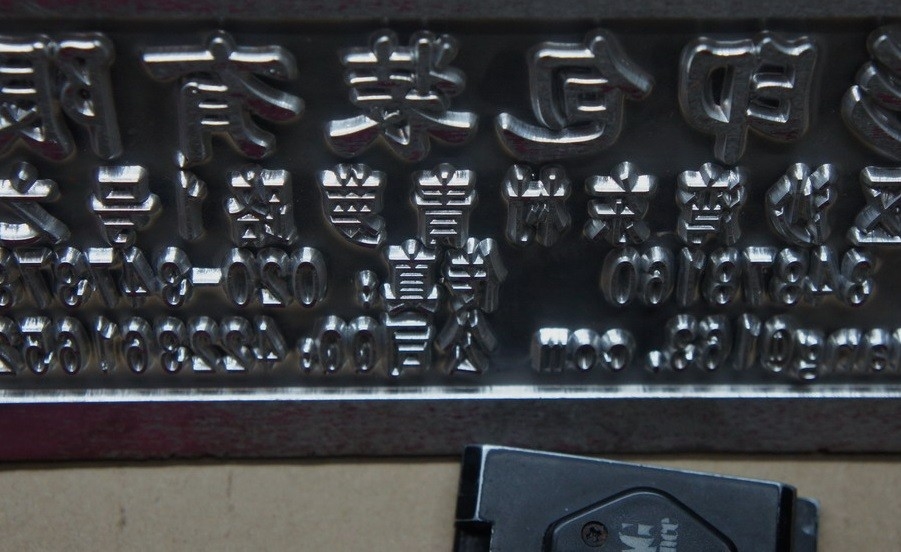

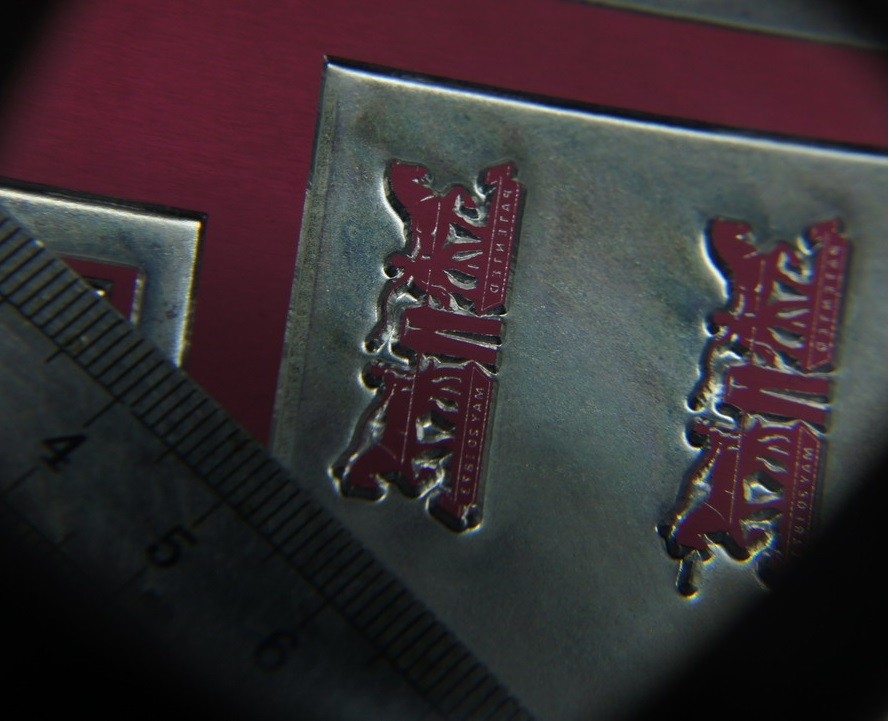

Disu では、自己接着ダイ カッタ、靴型、会議 ID の同一番号、メダル、ネームプレート、プロダクト商標、バッジ、ブレールの指示の印革に浮彫りになること、高周波型、熱伝達、衣類の商標およびロゴは、マグネシウムの版のエッチングを作り出すために他のプロダクトは、外国にまた広く利用されています。
比重は 1.738 マグネシウムの銅の割合の 1 5 の亜鉛/4.エッチングされたマグネシウムの版、粘着性がある板、小さい多く、軽量、大きい利点による保存取付けられている、輸送の等の内部六角形の格子構造です。
マグネシウム、すぐに冷却する暖房より小さい熱容量は、伝導を通って、実際の押すプロセスよりよく、より明るい青銅色になることようにすぐに限られた時間のエッチングされたマグネシウムの版熱伝達である場合もあります、; 更に、押すことの完了の後に、マグネシウムの版をエッチングすることは大きい熱伝導温度減りますです、体膨張は、ために重要な拡張および変形を作り出さないためにわずかに縮まります; 銅が熱くしている間、より大きい体膨張、ゆっくり熱、銅版のマグネシウムの版の比較的重要な利点である端を柔らかくする。 線形熱拡張のエッチングされたマグネシウムの版は 26 の銅です 17.5 の亜鉛版です 36 です。
（AZ31b 材料）エッチングされたマグネシウムの版 Brinell 硬度の価値が 110 である、真鍮板（H59） 95 の亜鉛版です 49。 マグネシウムの版の表面の硬度はかなり高く 2 回亜鉛版、真鍮板の硬度よりであり。 マグネシウム AZ80 のシート材料、Brinell 140 の表面の硬度の腐食。

エッチングの結果としてマグネシウムの版は完全に押しつぶされ、構成のユニフォームの中のマグネシウムの合金のシート材料の 5 ミクロンのサイズ（99%）に十分に、馬小屋は浄化されて欠陥の、放します。 硝酸の解決は、版マグネシウム、均一に均一エッチングのどれである場合もあります。
硝酸とエッチングされるマグネシウムの版の反作用によるマグネシウムの版のエッチング機械では比較的強く、速く黄色いガスと一緒に伴われる多くの熱を出します。 黄色いガスは窒素酸化物、排気の中の腐食への注意です。 機械の中の速い温度の上昇、熱は反作用の版の間に発生し、マグネシウムの硝酸塩は時間に、排出することができませんプロセスは冷却装置の冷却容量を、または高めて、有効最初の温度の経験により低く基づいて思慮分別です。

硝酸のエッチングであることの後のギャラクシーによってエッチングされるマグネシウムの版は、表面反作用続きました防ぎます内部マグネシウムの金属を酸化物の密で連続的な層を発生できます。 浄化の材料がよいので、空気に長い間置かれるマグネシウムの版の露出された表面は大幅に残余ポイント（ポイント スラグ第一次電池の反作用はのそれ以上の腐食のマグネシウムの版起こります）腐食起こりません。


材料内の不純物がないのでマグネシウムの版型の使用中の更に、エッチング、次第に暗くなるために、粉の表面を落ちません、部品層を保護するためにです表面の安定した、同質な、非常に安定した酸化物破壊されません暗くして下さい。
ギャラクシーによってエッチングされるマグネシウムの版の腐食度は 7 分深さ 1 つの mm のです。 マグネシウムの版の腐食の増加によって、解決の腐食の効果は次第に、反応速度減速します減ります。 現時点で、わずか硝酸および添加物を加えること適切な状態および経験に基づいているべきです。

エッチングされたマグネシウムの版、よい腐食の深さは、最も速い 40 分深さ 8 つの mm の腐食でき、の故障現象滑らか、斜面です不均等な滑らかな、均一、連続的な、非階層型最下の腐食の深さ背負います。
最先端のトピックの今日の世界、国の高性能細工したマグネシウムの版の金属の物質的な分野の準備は準備の技術の細工したマグネシウムの版を発達させる巨大な力を投資しました。 それはマグネシウムの欲求の特性複雑さの利点、および物質的な準備プロセス エネルギー セクターを定めます。

低頻度の電磁石の半連続の鋳造の技術は優秀で物質的な特性が付いているマグネシウムの版を、準備するために、マグネシウムの合金を準備するために、腐食を保障するために処理します宿営させます。 電磁石の頻度の基本原則は次のとおりです: ガスが排出されるように磁界ラインおよびロールを回すことの低頻度の交互になる電磁石の行為のグラファイト リングの溶解したマグネシウムの合金の溶解は、樹木状の枝形成、構成のない分離の、穀物洗練、不純物の外の層涼しい形、穀物がもはや育たないまで、ない排出されます。 低頻度の電磁石のマグネシウムの合金材料の利点を次のとおりです強調して下さい: より少しにより 1 /10000 の物質的な包含率; equiaxed 良いおよび均一; 投げる欠陥および分離なし。


エッチングされたマグネシウムの版、平板の準備の複数パス圧延、和らげられる水平になること、磨かれる、PS のプラスチックおよび腐食の背部ペンキおよびコーティングのプロシージャの最終的なシステム。

化学成分

Al: 2.5-3.5%; Zn: 0.7-1.3%; Mn: 0.20 – 1.0%; Mg: バランス

物理的性質

密度: 1.78

熱膨張率: 26.8 x 10-6K-1

比熱: 1040 の Jkg-1k-1

熱伝導性: 76.9Wm-1k-1

電気抵抗: 92nΩm

弾性係数: 45 x 109Pa

Poissons の比率: 0.35

溶ける範囲: 566 - 632°C
