起源の場所:
南京、中国
ブランド名:
DIAMOND
証明:
CE, ISO 9002
モデル番号:
DH-2512-2200T
私達に連絡しなさい

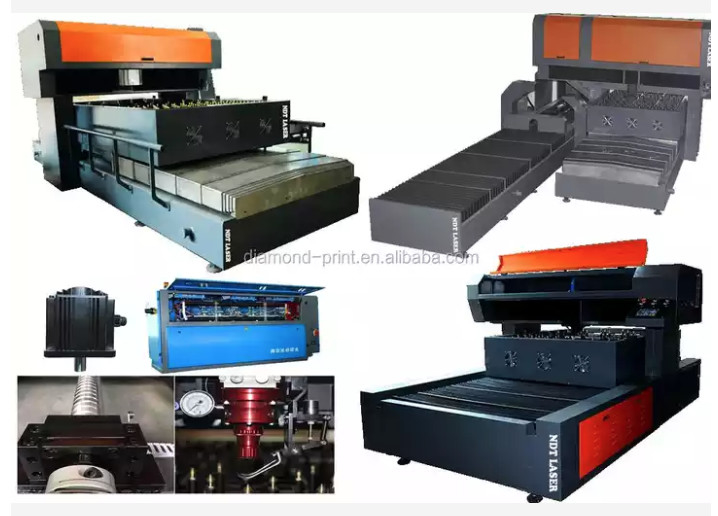

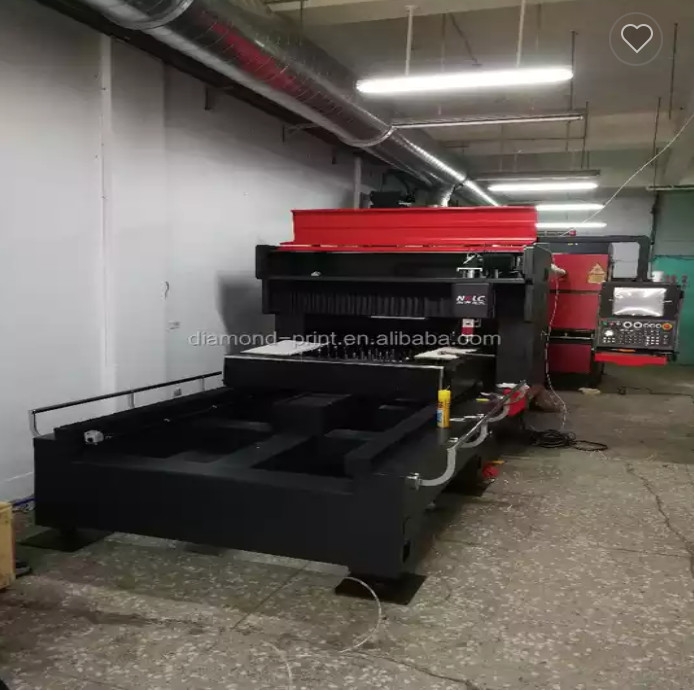

型板製作用レーザー切断機
レーザー切断機製品シリーズ:
1.工作機械はガントリー構造設計を採用しており、工作機械の安定性と信頼性を高め、サイズを小さくしています。
2.金属と非金属の自動切り替えレーザー切断機は、1台のマシンで複数の用途を真に実現します。
3.精密ボールネジとリニアガイドを伝達要素として使用し、高精度、高速、最高走行速度（無負荷）24m / min、位置決め精度±0.03mm / m、繰り返し位置決め精度±0.01mm。
4. PA レーザー特殊数値制御システムを使用して、レーザーと工作機械制御システムを 1 つに結合します。HMI、CNC、および PLC の開発に伴い、WINDOWS をオペレーティング プラットフォームとして使用する世界で最も先進的な方法に従って、独自に開発されたレーザー指向の切断 機械のオペレーティング システムは、レーザー切断の独自のエネルギー制御機能、機械操作機能、レーザー操作機能、エキスパート切断プロセス ライブラリ、リモート診断などの機能。
レーザー切断機モデル:HY-2512-S2200
|
最大裁断サイズ |
2500×1250 | んん |
| X軸 | 2550 | んん |
| Y軸 | 1250 | んん |
| Z軸 | 100 | んん |
|
X軸とY軸の位置精度 |
±0.03/分 | んん |
| XとYの位置繰り返し精度 | ±0.02/分 | んん |
| テーブル最大。移動速度 | 24 | メートル/分 |
| 発生器 | 異なる力 | |
| 移動方法 | 固定門型機、混合軽量構造 | |
| 運転方法 | 精密ボールねじ＋リニアガイド | |
| 安全保護 | 切断領域を完全に密閉して保護 |
包括的な安全インターロック保護付き |
| CNCシステム | パ |
ドイツから輸入（ハンスレーザーの中国製ではありません） |
|
カッティングヘッドの衝突保護 |
Z軸機構の保護 | |
|
その他 |
煙やほこりを排出する | |
| スクラップ収集台車 | ||
| 電気制御キャビネットはほこりや湿気から密閉されています | ||
| 作業エリアの照明 | ||
| 作業警告リボン | ||
| 拡張機能 | 一般的なソフトウェアおよびハードウェア インターフェイスは、その後のインテリジェントな生産のために予約されています | |
|
レーザー設置方法 |
修理済み |
| ベッドのフレーム |
散在溶接、全炉焼鈍。 |
| CNCシステム |
ドイツのPAレーザー高性能CNCシステム 構成： (1)15インチカラーフラットディスプレイ搭載 (2)内部距離調整機能 (3)適応先読み機能 (4)高度適応調整技術 (5)レーザーエネルギー制御機能 |
| サーボドライブ | 安川 |
| 精密研磨ねじ | 日本 THK レール潤滑およびシール保護システム |
| リニアガイド | 日本THK精密リニアボールガイド |
| ベアリング |
日本 NSK 精密スラストアングルベアリング |
| レーザー切断ヘッド | 集光レンズの寿命を延ばす特別な機能を備えた独立した設計 |
| 空気圧コンポーネント |
輸入SMC、エアタック 構成： (1)減圧弁 (2)スロットルバルブ、チェックバルブ、ボールバルブ (3)圧力リレー (4)シリンダー (5)電磁弁 (6)空気圧の三大要素 プロセス ライブラリによって直接制御される 3 つのガス自動変換システム、高圧切断システム |
1）高度なガスユニットを使用して、混合ガスの量をパワーで自動的に調整し、バッファエリアに流れてからキャビティに入ります。高速充電、高速ポンピング、ソーラータームがあります。
2) 優れた熱安定性 共振空洞の設計は空洞内のすべてのレンズを保護し、レンズの寿命を延ばし、レーザー出力とモード安定性を確保します。また、キャビティはシンプルな構造でアライメントが容易で、安全率も高いです。
3) パルス発生器のプログラミング、キャビティ圧力の変更、日常のメンテナンスなど、レーザーのすべての機能は、操作が簡単なインターフェイス ソフトウェアによって処理されます。今では工作機械制御システムに統合され、真に統合された機械制御とレーザーとの完全なデジタル通信を実現しています。
4) 工作機械は、バスを介してさまざまなレーザー作業モードを直接選択できます。スーパーパルス、ゲートパルス、連続波の組み合わせを任意に組み合わせて、さまざまな複雑な処理要件を満たすことができます
| パフォーマンス | パラメータ |
| 波長 | 10.6um |
| 定格出力電力 | 1500W |
| 出力電力最大。 | ≧1600W |
| 出力安定度 | ≤±2% 連続 |
|
連続波出力パワー調整範囲 |
20w～最大 |
| スポットサイズ | 18mm |
| モード |
TEM10*水平面に対して45°の直線偏光 |
| パルス周波数の調整範囲 | 0～1KHz |
| パルス幅調整範囲 | 100us—CW |
| 電源 |
AC 380V±5%、50Hz 3相、アース、18KVA |
| 冷却水 |
50L/分、0.4—0.5MPa、20℃ 最低温度は露点以上でなければなりません 固体不純物:≤50um 最大硬度：15度（ドイツ基準） |
| 周囲温度 | 12℃—30℃ |
| 環境湿度 | ≦75％ |
| ガス消費量 |
≤35NL/h 純度:99.996% 出力電力が低下した場合のガス消費量の削減 |
| レーザー作業状態と電源外部制御システムの外部作業インターフェース | デジタルスイッチング信号 |
| 出力電力外部制御 | 0-10V アナログ信号 |
| 同一光路表示 | はい |
| 作業の方法 | (CW),(ゲートパルス) |
トレーニングと技術サービス:
保証：1年
保証期間内において、弊社の製造工程や材料に起因してご契約商品が破損したり、正常に動作しない場合は、弊社が責任を持ってご契約商品を無償で修理いたします。
HY-2512-S1000/1500/2200 基本コンポーネント:
主な機械部品: 工作機械 1 台とレーザー ジェネレーター 1 台
付属品：
レーザーチラー、
吸引ファンとパイプのセット、
一連の精密フィルター、
二次元レーザー調整フレーム一式、
外部ライト ガイド システムのセット、
75 kW レギュレータ セットとその他の小さなアクセサリ
レーザー主要部品リスト (TOP GRADE)
| いいえ。 | 名前 | メーカー | 国 |
| ターボポンプ | ベッカー | ドイツ | |
| 真空ポンプ | レイボールド | ドイツ | |
| 共振空洞調整端板 | ロフィンシナーテック | ドイツ | |
| シーケンサ | デルタ/ハイテック | 台湾 | |
| リスかごファン | ドイツ | ||
| パワープローブ | 輸入された | ||
| タッチスクリーン | デルタ/ハイテック | 台湾 | |
| レンズとミラー | II-VI | アメリカ合衆国 | |
| スイッチング電源 | ロフィンシナーテック | ドイツ |
