誘導加熱とは

誘導加熱は、金属またはその他の導電性材料を加熱するための、高速、効率的、正確、かつ反復可能な熱処理方法です。材料は、鋼、鉄、真鍮、アルミニウム、合金、銅などの金属です。ステンレス鋼、タングステン、ニッケル、貴金属、銀、亜鉛、金など、または炭化ケイ素、炭素、グラファイトなどの半導体。

誘導加熱はどのように機能しますか?

誘導加熱は、電磁誘導によって導電性物体 (通常は金属) を加熱するプロセスであり、渦電流 (フーコー電流とも呼ばれます) が金属内で生成され、抵抗が金属のジュール熱につながります。

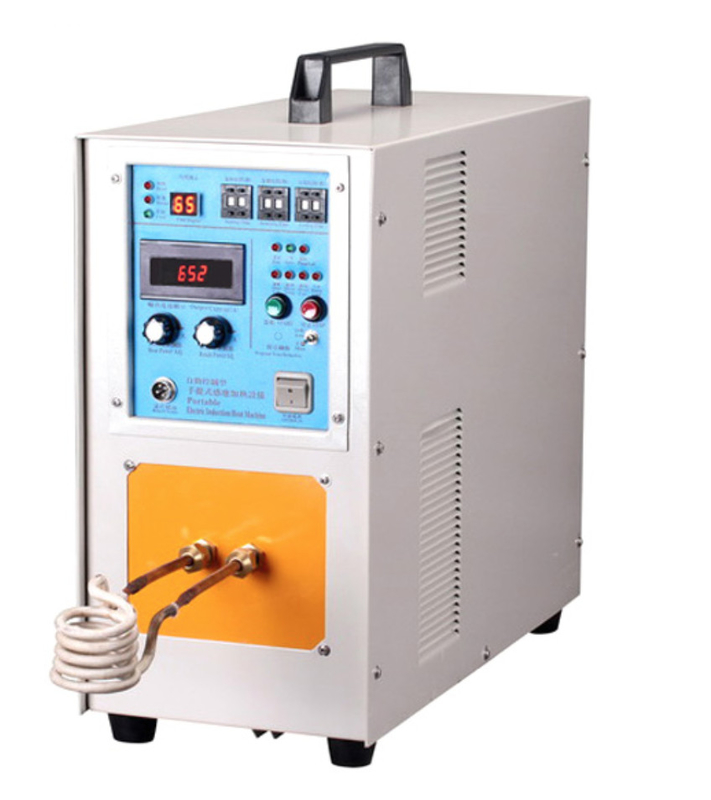

右に示す基本的な誘導加熱のセットアップでは、ソリッド ステート RF 電源がインダクタ (多くの場合、銅コイル) に AC 電流を送り、加熱する部品 (ワークピース) をインダクタ内に配置します。インダクタはトランスの一次側として機能し、加熱される部分は短絡回路の二次側になります。金属部品がインダクタ内に配置され、磁場に入ると、循環する渦電流が部品内に誘導されます。

誘導加熱の原理

高周波誘導加熱の原理は、環状にカールさせた導体（通常は銅管）に高周波交流を流してフラックスを発生させ、この部分に金属を当ててフラックスを流し、渦電流を流すことです。磁束（回転電流）で自己捕獲する方向に電流が発生し、誘導された電流が渦電流の影響で発熱するため、この加熱方法を誘導加熱と呼びます。したがって、金属などの被加熱物を非接触で加熱することができます。このとき、渦電流の性質は、コイルの近くにある物体の誘導加熱が外向きに強く、内向きに弱いことに依存しています。この原則で。この発熱体は、必要なところを集中的に加熱することができ、瞬時に効果が得られるため、生産量と作業能力が向上します。

誘導加熱の利点

誘導加熱は、金属を溶融点を含む特定の温度まで加熱できます。

誘導加熱は、他の通常の伝統的な加熱方法とは異なります。金属自体から直接熱を発生させることができます。

誘導加熱は金属全体を加熱できます。また、金属の特定の部分を加熱することもできます。

誘導加熱は、他の従来の電気加熱方法よりも消費電力を節約できます。

誘導加熱の応用

熱処理：金属焼鈍、焼入れ、焼入れ、鍛造、焼き戻しなど

熱間成形：熱間圧延、ヒートアプセット、ホットハンマリングなど

溶接：金属ロウ付け、カッターツール溶接、ソービット溶接、パイプ材ロウ付け、異種金属ロウ付けなど

製錬：金、銀、銅、鉄、アルミ素材の製錬など

その他用途：シュリンクフィット、半導体単結晶育成、ヒートシール等
