起源の場所:
南京、中国
ブランド名:
DIAMOND
証明:
CE, ISO 9002
モデル番号:
DH-2512-2200T
私達に連絡しなさい
1000/1500/2200W Dieboardの作成のための速い流れの発電機1.8M/Minの速度のレーザーの打抜き機
レーザーの打抜き機プロダクト シリーズ:
レーザーの打抜き機の詳しい構成および変数
1. 工作機械は工作機械をより安定した、信頼できるようにする、採用し小型があるガントリー構造の設計を。
2. 金属および非金属自動切換えレーザーの打抜き機は、偽りなく多数の使用のための1台の機械を実現する。
3. 伝達要素として精密球ねじそして線形ガイドを使用して、高精度な、最高速度、最高の連続した速度（正確さの± 0.03mm/mを置く負荷無し） 24m/分正確さの± 0.01mmを置く繰り返し。
4. PAレーザーの特別な数値制御システムを使用して、レーザーおよび工作機械の制御システムを1つに結合する。HMIの開発によって、作動のプラットホームとしてWINDOWSを使用して世界の最先端の方法に従うCNCおよびPLCは、独自にレーザー指向を開発しオペレーティング システム機械を統合するレーザーの切断の専有エネルギー制御機能、機械動作機能、レーザー操作機能、巧妙な切断プロセス図書館、遠隔診断および他の機能を切る。
5. 入り込む熱心なCAD/CCAMの自動プログラミングおよび生産の引き、プログラミングのために便利である、および原料を最大限に救い、切断プロセスの特殊関数をカスタマイズする自動ソフトウェアと装備されていて。
6. 上部および下の区域のための同時塵取り外しシステムは採用される。切断無駄は便利である不用な車にホッパーからオペレータがそれを規則的にきれいにすることができるように落ちる。
レーザーの打抜き機モデル:HY-2512-S2200
|
最高。サイズの切断 |
2500×1250 | mm |
| Ｘ軸 | 2550 | mm |
| Ｙ軸 | 1250 | mm |
| Z軸 | 100 | mm |
|
XおよびＹ軸の位置の正確さ |
±0.03/m | mm |
| XおよびYの位置の繰り返し正確さ | ±0.02/m | mm |
| 最高テーブル。移動速度 | 24 | m/min |
| 発電機 | 別の力 | |
| 動きの方法 | 固定ガントリー タイプ機械、混合された軽い構造 | |
| 方法の運転 | 精密球ねじ+線形ガイド | |
| 安全保護 | 伐採面積の十分に封じられた保護 |
広範囲の安全保護インターロックの保護を使って |
| CNCシステム | PA |
ドイツ（ないハンズ レーザー中国製）から輸入される |
|
髭剃り部の衝突の保護 |
Z軸のメカニズムを保護しなさい | |
|
他 |
煙および塵を排出しなさい | |
| スクラップのコレクションのトロリー | ||
| 電気制御のキャビネットは塵および湿気に対して密封される | ||
| 作業域の照明 | ||
| 仕事の警告のリボン | ||
| 延長機能 | 一般的なソフトウェアおよびハードウエア インタフェースはそれに続く理性的な生産のために予約である | |
|
レーザーの設置方法 |
固定される |
| ベッド フレーム |
散在させていた溶接、全炉のアニーリング。 |
| CNCシステム |
ドイツPAレーザー高性能CNCシステム 構成: （1） 15の″色の平らな表示と （2）内部間隔の調節機能 （3）適応性があるread-ahead機能 （4）高度の適応性がある調節の技術 （5）レーザーのエネルギー制御機能 |
| サーボ ドライブ | Yaskawa |
| 精密地面ねじ | 日本THK柵の潤滑およびシールの保護システム |
| 線形ガイド | 日本THK精密線形球ガイド |
| 軸受け |
日本NSK精密推圧角度軸受け |
| レーザーの髭剃り部 | 集中レンズの生命を拡張する特殊関数の独立した設計 |
| 空気の部品 |
輸入されたSMC、Airtac 構成: （1つの）圧力減圧弁 （2の）スロットル バルブ、逆止弁、球弁 （3）圧力リレー （4）シリンダー （5の）電磁弁 （空気の6つの） 3つの主要な部分 プロセス図書館、高圧切断システムによって直接制御3つのガスの自動転換システム、 |

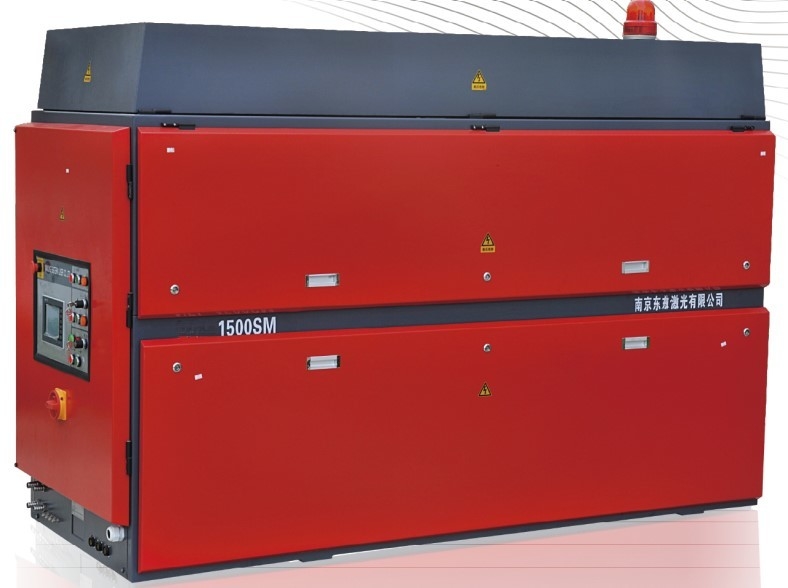

1) 全機械の取付けを促進するDH-2200Wの産業二酸化炭素レーザーの内部構造はより密集し、小さい。
2) 輸入された根は持ち、小型、安定した性能、完全な保護システムの利点をより高い頻度で働くことができるポンプでくむ。
3) 独特な全デジタルの技術の切換えの電源の刺激、高性能、小型、小さい内部消費、水冷、節電無しおよび低い操業費用。モジュラー転換の電源の設計、高圧部分のためのoil-immersed保護。絶縁材問題へのまさによい解決。各チャネルは制御で独自にはたらくことができる。
4) ドイツの会社の技術の導入によって作り出される空洞共振器サポート フレームに高圧火花のよい安定性そして隠された危険がない。維持および取り替えのための排出の管そして電極を一直線に並べることは必要ではない。
5) 次に高度のガスの単位が自動的に混合されたガス力によっておよび緩衝領域への流れの量を調節し、次にキャビティに入るのに使用されている。速い充満、速いポンプおよび太陽言葉を持ちなさい。
6) 優秀な熱安定性は空洞共振器の設計耐用年数のレンズをより長く作り、レーザー力およびモード安定性を保障するキャビティのすべてのレンズを保護する。さらに、キャビティに単純構造、容易な直線および高い安全率がある。
| 性能 | 変数 |
| 波長 | 10.6um |
| 評価される出力電力 | 1500W |
| 出力電力最高。 | ≥1600W |
| 出力電力安定性 | 連続的な≤±2% |
| モールス式電信符号波の出力電力調節可能な範囲 | 20w~max |
| 点サイズ | 18mm |
| モード | 横の平面へのTEM10* 45の°の線形分極 |
| 脈拍の頻度の調節可能な範囲 | 0-1KHz |
| 脈拍幅の調節可能な範囲 | 100us CW |
| 電源 | AC 380V±5%、50Hz 3phase、ひかれる、18KVA |
| 冷水 |
50L/min、0.4-0.5Mpa、20℃ 最低の温度は露点の上であるなる 固体不純物:≤50um 最高水硬度:15度（ドイツの標準） |
| 周囲温度 | 12℃-30℃ |
| 環境の湿気 | ≤75% |
| ガスの消費 |
≤35NL/h純度:99.996% 出力電力なら減らされたガスの消費は減る |
| レーザーの働く状態および力の外部制御システムの外的な働くインターフェイス | デジタル交換信号 |
| 出力電力外部制御 | 0-10Vアナログ信号 |
| 同じ軽い道の徴候 | はい |
| 働きの方法 | （CW）、（GatedPulse） |
訓練および技術援助
保証:1年
保証期間の間に、契約プロダクトが傷つくか、または私達の製造工程および材料が普通原因で作動できなければ私達は自由のための契約プロダクトの修理を担当する。保証期間は契約プロダクトの検収完了の日付からの12か月または郵送物の日付からの13か月ある（先着順サービス）。消耗品（光学装置、安全ブロック、陶磁器ボディ、切断火口、潤滑油、等）は保証期間にもかかわらず毎日の仕事の正常な消耗品、である。
上記の価格は技術者のための国際海運の費用そして国際的な切符が含まれていない。レーザーの管が全体の機械の1年の保証の間に取り替えられる必要があれば私達は国内郵送料を担当し、国際海運の費用は顧客によって支払われる。
HY-2512-S1000/1500/2200基本的なコンポーネント:
主要な機械部品:1つの工作機械および1レーザーの発電機
付属品:
レーザーのスリラー、
一組の吸引のファンおよび管、
一組の精密フィルター、
一組の二次元レーザーの調節フレーム、
一組の外的な軽いガイド システム、
75のkWの調整装置セットおよび他の小さい付属品
レーザーの主要部分はリストする（一等級）
| いいえ。 | 名前 | 製造業者 | 国 |
| ターボポンプ | ベッカー | ドイツ | |
| 真空ポンプ | LEYBOLD | ドイツ | |
| 空洞共振器の調節のエンドプレート | ROFIN-SINARの技術 | ドイツ | |
| PLC | DELTA/HITECH | 台湾 | |
| リスおりファン | ドイツ | ||
| 力の調査 | 輸入される | ||
| タッチ画面 | DELTA/HITECH | 台湾 | |
| レンズおよびミラー | II-VI | 米国 | |
| 転換の電源 | ROFIN-SINARの技術 | ドイツ |
